Сборочное производство компании «АЛЬФА» выпускает электрощитовую продукции различного назначения:

  • Щиты автоматики и управления для систем вентиляции, холодоснабжения, иТП и др.
  • Силовые распределительные щиты (в том числе ГРЩ, ВРУ)
  • Щиты управления системами дымозащиты и противопожарными клапанами


Проектные и производственные мощности компании сертифицированы на соответствие стандарту ГОСТ ISO 9001-2011 (ISO 9001:2008), что гарантирует качество выпускаемой продукции.

Специалистами компании «АЛЬФА» накоплен огромный опыт по созданию управляющих программ для контроллеров разных производителей, созданы испытательные стенды для отладки программ нестандартных приложений.

Благодаря использованию автоматизированной системы проектирования (САПР) специалисты компании «АЛЬФА» готовы в кратчайшие сроки разработать схемы щитов автоматики и управления. Заказчику достаточно выбрать уровень комплектации (базовый, средний, продвинутый) и передать исходные данные.

Всё остальное за нами:

  • разработка электрических принципиальных схем
  • выдача задания на электроснабжение
  • изготовление и тестирование щитов, корректировка программ
  • монтаж и расключение
  • пуско-наладка систем автоматизации
  • паспортизация
  • сдача Заказчику
  • обучение обслуживающего персонала


Компания «АЛЬФА» осуществляет разработку контрольно-пусковых шкафов, предназначенных для функционирования в составе:

  • автоматизации и электроснабжения противопожарных (огнезадерживающих) клапанов на воздуховодах систем вентиляции (шкафы FP);
  • автоматизации и электроснабжения систем противодымной защиты здания (вентиляторов и клапанов систем дымоудаления и подпора воздуха, шкафы FPS).

Особенности щитов управления:

  • Наличие сертификатов пожарной безопасности;
  • Контроль исправности цепей управления и электропитанияклапанов (и электродвигателей - для щитов FPS);
  • Применение надежных компонентов таких производителей, как ABB, Schneider Electric, Finder, WEG;
  • Возможность приема различныхвидов сигнала о пожаре;
  • Вывод в систему диспетчеризациисигналов о состоянии оборудования;
  • Шкафы изготовляются для требуемого количества клапанов (и требуемой мощности вентилятора - для щитов FPS);
  • К шкафу прилагается паспорт и схема внешних подключений;
  • Наличие системы индикации с возможностью проверки её работоспособности;
  • Наличие органов местного управления.



«Щиты управления системами противодымной защиты (вентиляторами и/или клапанами)»

Компания «АЛЬФА» представляет линейку электрощитов для управления вентилятором противодымной защиты и клапанами на воздуховодах, от 1 до 20 шт. на щит, в зависимости от модификации. Щиты имеют сертификаты пожарной безопасности.

Шкафы FPS - для управления системами дымоудаления и подпора воздуха:



исполнение
0 – без выдачи сигналов
1 – выдача сигналов закрытия с каждого клапана
2 – выдача сигналов открытия и закрытия с каждого клапана
B
– с автоматикой «Болид» (модули С2000-АР,-СП2)
E
– с автоматикой «Esmi» (модули M200)
S
– с автоматикой «Siemens» (модули FDCIO)
M
cавтоматикой Modbus
V
– специальное исполнение

Количество подключаемых клапанов
01 – подключается 1 клапан

32 – подключается 32 клапана



Подключаемые клапаны должны иметь рабочее напряжение 220В, с возвратной пружиной (например «КЛОП-1(30)-НО-∅400(НП)- МВ(220)К»). Предел огнестойкости клапанов выбирать в соответствии с п.п. 6.22 и 7.11(в) СП7.13330-2013. Электропитание клапанов предусматривается отдельными кабельными линиями. Каждый клапан защищен своим автоматическим выключателем. К щиту управления (кроме исполнения М) подключается сигнал о пожаре от системы пожарной сигнализации: на выбор, в виде нормально-замкнутого контакта, размыкающего при пожаре или напряжения 24В постоянного тока, пропадающего при пожаре. Мы рекомендуем использовать второй вариант. На дверце щита расположены лампы состояний клапанов (зеленая – открытое состояние, желтая – закрытое состояние), лампа индикации сигнала «Пожар» (красная), кнопка ручного управления клапанами, кнопка тестирования ламп щита (для исполнения М - индикация и управление осуществляется с сенсорного жидкокристаллического дисплея на дверце щита). В зависимости от модификации щита, дополнительно могут быть предусмотрены  «сухие» контакты для выдачи сигналов состояний клапанов во внешнюю систему мониторинга/диспетчеризации, либо в данные щиты могут быть установлены модули пожарной автоматики (Siemens, ESMI или Болид).

«Щиты управления системами дымозащиты (вентиляторами и/или клапанами)»

Компания «АЛЬФА» представляет линейку электрощитов для управления вентилятором дымозащиты и клапанами на воздуховодах, от 1 до 20 шт. на щит, в зависимости от модификации. Щиты имеют сертификаты пожарной безопасности.

Шкафы FPS - для управления системами дымоудаления:




Мощность электродвигателя вентилятора
000 – без вентилятора
L03 – однофазный электродвигатель 1х220В, до 3 кВт
004 – трехфазный электродвигатель 3х380В, до 4 кВт

250 – трехфазный электродвигатель 3х380В, до 250 кВт



исполнение
0 – без выдачи сигналов
1 – выдача сигналов закрытия с каждого клапана
2 – выдача сигналов открытия/закрытия с каждого клапана
B
– с автоматикой «Болид» (модули С2000-АР,-СП2)
E
– с автоматикой «Esmi» (модули M200)
S
– с автоматикой «Siemens» (модули FDCIO)
M
cавтоматикой Modbus
F
с частотным регулятором
W
– для водяных задвижек и насосов
I
– для противопожарных штор с иБП
N
- для противопожарных штор без иБП
D
– упрощенное исполнение
V
- специальное исполнение




Количество подключаемых клапанов
00 – без клапанов
01 – подключается 1 клапан

20 – подключается 20 клапанов



Для электродвигателей мощностью выше 15 кВт используются устройства плавного пуска.
исполнение D (эконом-класс) отличается от исполнения 2 количеством индикационных ламп (есть только лампы "работа вентилятора" и "автоматический режим"), а также типом выдачи сигнала о пожаре (напряжение 12В, 24В постоянного тока, пропадающее при пожаре, сухой контакт - на контакт от щита подается управляющее напряжение 220В). Тип сигнала оговаривается при заказе щита.

Возможно изготовление шкафов по индивидуальному заказу(исполнение "V") по любому Техническому заданию, например:

  • для клапанов с напряжением питания 24В;
  • для нескольких электродвигателей вентиляторов;
  • с устройством частотных преобразователей в шкафах;
  • с двумя вводами электропитания и устройством АВР (автоматического ввода резерва) между вводами;
  • для систем с электроподогревом приточного воздуха;
  • для нескольких систем с подогревом воздуха в пожаробезопасные зоны для маломобильных групп населения и автоматическим переключением вентиляторов (или снижением скорости вращения одного вентилятора) при работе на закрытые/открытые двери;
  • для систем дымоудаления, работающих в режиме общеобменной вентиляции, с организацией неполного открытия клапанов дымозащиты при работе на этаже в режиме общеобменной вентиляции и полным открытием в режиме пожара;
  • с жидкокристаллическими панелями управления



Подключаемые клапаны должны иметь рабочее напряжение 220В, реверсивного типа (например «КЛОП-1(30)-НЗ-Д-700x700- МВЕ(220)К (BLE-реверс)»).  Предел огнестойкости клапанов выбирать в соответствии с п.п. 6.22 и 7.11(в) СП7.13330-2013. Электропитание клапанов и вентилятора предусматривается отдельными кабельными линиями. Каждый клапан и вентилятор защищен своим автоматическим выключателем. К щиту управления подключается сигнал о пожаре (кроме исполнения М) от системы пожарной сигнализации: на выбор, в виде нормально-замкнутого контакта, размыкающего при пожаре или напряжения 24В постоянного тока, пропадающего при пожаре. Мы рекомендуем использовать второй вариант. Сигналы о пожаре подаются на каждый клапан. Для группы клапанов, находящихся в одной зоне дымозащиты, возможно объединение сигналов о пожаре (параллельное подключение).

«Центральные шкафы управления системой противодымной вентиляции зданий»

Шкафы контрольно-пусковые FPSхх-М-Dxx являются центральными элементами системы управления.Как правило, данные шкафы устанавливают в диспетчерской или в помещении поста пожарной охраны здания. Шкафы имеют встроенный сенсорный цветной экран 7’, резервный источник питания с аккумуляторной батареей, звуковой сигнал, модули автоматики для приема сигналов о пожаре от системы пожарной сигнализации в виде сухих контактов. Со стороны релейных выходов - контактов системы пожарной сигнализации устанавливаются сопротивления 100 кОм для контроля кабельных линий на обрыв и короткое замыкание. Физически сигналы о пожаре поступают только на данные шкафы, на остальные шкафы сигналы передаются по сети Modbus. На дисплее могут быть размещены мнемосхемы систем противодымной защиты, планы с расположением оборудования и т.д. Программное обеспечение для конфигурирования дисплея предоставляется бесплатно. На заказ шкафы могут поставляться с дисплеями 10’ или 15’.
Каждый подключаемый к системе шкаф имеет определенное количество модулей внутри (см. описание каждого выбранного шкафа в системе). Топология сети: общая шина, т.е. для связи шкафов друг с другом организуется цепочка, без ответвлений, максимально до 30 шкафов в одной линии, до 50 модулей, до 1200 метров. При превышении одного из параметров количество шлейфов должно быть увеличено.Для небольших систем достаточно модификации «FPSхх-М-DR1», с интерфейсом RS485. Для больших систем необходима модификация «FPSхх-М-DE3», с интерфейсом Ethernet. При этом, для увеличения количества шлейфов RS485 могут быть использованы шкафы «FPS00-M-NE3». В каждом шкафу «FPSxx-M-xE3» имеется 3 свободных порта Ethernet и 3 порта RS485.






Количество портов интерфейса (1 или 3)

Выбранный интерфейс
R – RS485
E - Ethernet

Наличие дисплея
D – дисплей присутствует
N - дисплей отсутсвует


Количество сигналов о пожаре в здании
00 – без сигналов о пожаре
01 – подключается 1 сигнал о пожаре

40 – подключается 40 сигналов о пожаре

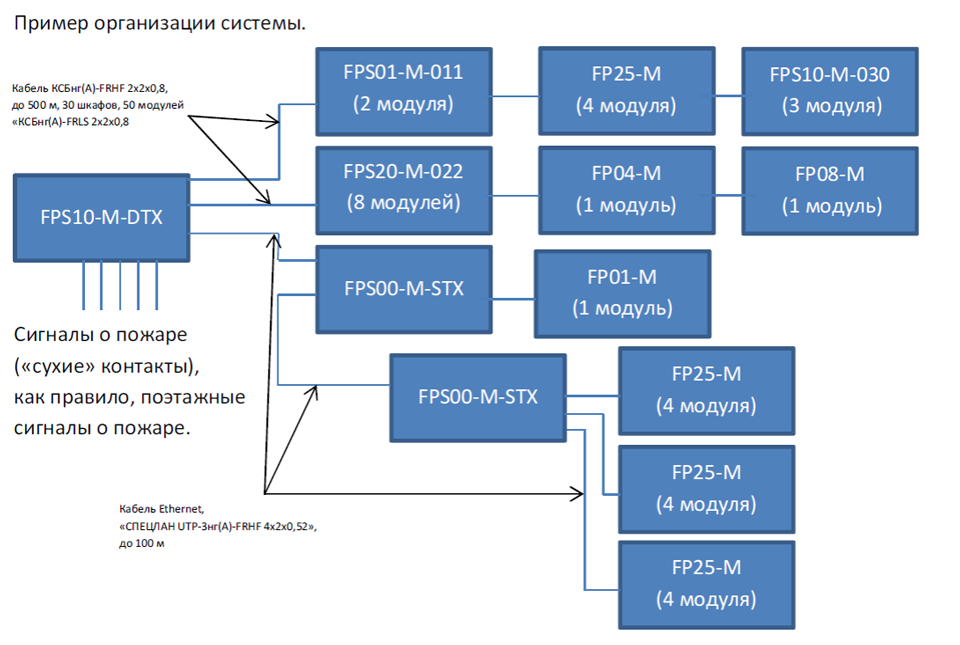

Пример организации сети: до 1.2 км, 30 шкафов, 50 модулей
